איך בנוי DSP לרכב פיזית
DSP לרכב הוא מעבד אודיו דיגיטלי שמקבל אות שמע מהמערכת המקורית או ממערכת מולטימדיה,
מעבד אותו בצורה מדויקת, ואז מוציא אות נקי ומכוון למגברים או לרמקולים.

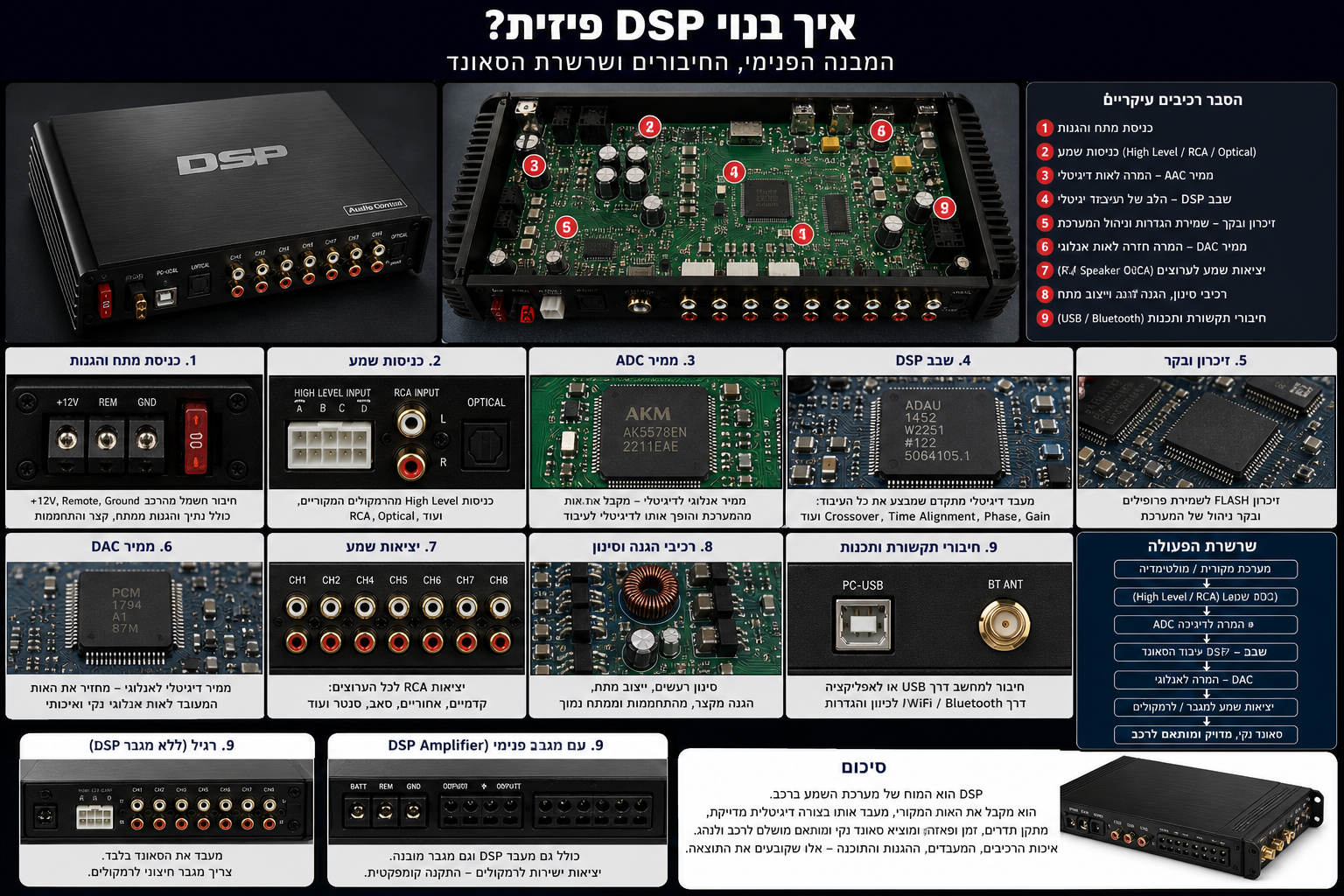

תמונה: המחשה של מבנה DSP לרכב, כולל כניסות שמע, עיבוד דיגיטלי, ממירים, יציאות וחיבורי תכנות.
מחפשים מעבד DSP לרכב?
לצפייה במעבדי DSP לרכב, פתרונות Plug & Play ומוצרי MUSWAY לשדרוג מערכת השמע, עברו לקטגוריית מעבדי DSP.
מה זה DSP לרכב?
DSP הוא קיצור של Digital Signal Processor. ברכב, המשמעות היא מעבד אודיו שמנהל את הצליל בצורה מדויקת יותר
ממערכת מקורית רגילה. הוא יודע לקבל אות שמע, לתקן אותו, לחלק אותו לערוצים, לכוון עוצמות, לבצע חיתוכי תדרים
ולשלוט בזמן ההגעה של הצליל לכל רמקול.
בפועל, DSP הוא לא רק קופסה שמוסיפה עוצמה. הוא מערכת ניהול סאונד מלאה שמאפשרת להפוך מערכת רכב רגילה
למערכת מדויקת, מאוזנת ונקייה יותר.
1. מארז חיצוני
החלק הראשון שרואים הוא המארז החיצוני. ברוב מעבדי ה-DSP האיכותיים מדובר במארז אלומיניום או מתכת,
שנועד להגן על המעגלים הפנימיים ולסייע בפיזור חום.
תפקיד המארז
- הגנה על המעגלים הפנימיים
- פיזור חום בזמן עבודה
- הפחתת רעשים חשמליים
- שמירה על יציבות פיזית בזמן התקנה ברכב
מוצר איכותי ירגיש קשיח, מדויק ומורכב היטב. מוצר זול מדי בדרך כלל יהיה קל, פחות מוגן ופחות יציב לאורך זמן.
2. כניסת מתח והפעלה
כל DSP צריך לקבל מתח מהרכב כדי לעבוד. בדרך כלל קיימים חיבורי מתח בסיסיים שמפעילים את המעבד ומאפשרים לו
להידלק יחד עם הרכב או עם מערכת השמע.
חיבורים נפוצים
- פלוס 12V
- מינוס / Ground
- Remote או ACC להפעלה
ב-DSP עם מגבר פנימי צריכת החשמל גבוהה יותר, כי המוצר גם מעבד את הסאונד וגם מגביר את הרמקולים.
ב-DSP רגיל ללא מגבר פנימי צריכת החשמל נמוכה יותר.
3. כניסות שמע
כניסות השמע הן המקום שבו ה-DSP מקבל את האות מהמערכת המקורית או ממערכת המולטימדיה ברכב.
ברכבים חדשים זה אחד החלקים החשובים ביותר, כי לא תמיד קיימת יציאת RCA מקורית.
סוגי כניסות נפוצות
- High Level מהרמקולים המקוריים
- RCA ממערכת מולטימדיה
- Optical / Toslink במערכות מתקדמות
- Bluetooth בחלק מהדגמים
- USB להגדרות או ניגון, בהתאם לדגם
כניסת High Level חשובה במיוחד ברכבים מקוריים, כי היא מאפשרת להתחבר לאות שמגיע מהרמקולים בלי להחליף את כל מערכת הרכב.
4. ממיר ADC
ADC הוא רכיב שממיר אות אנלוגי לאות דיגיטלי. כאשר המערכת המקורית מוציאה אות לרמקולים,
ה-DSP מקבל את האות הזה וממיר אותו למידע דיגיטלי שאפשר לעבד.
הפעולה בפשטות:
- המערכת המקורית שולחת אות שמע
- ה-DSP מקבל אות אנלוגי
- ה-ADC ממיר אותו לאות דיגיטלי
- האות נכנס למעבד לצורך תיקון וכיוון
ככל שה-ADC איכותי יותר, כך נשמרים טוב יותר הפירוט, הניקיון והדיוק של הצליל.
5. שבב DSP מרכזי
שבב ה-DSP הוא הלב של המוצר. זה הרכיב שמבצע את כל עיבוד הסאונד ומאפשר שליטה מדויקת בכל ערוץ.
מה המעבד יודע לבצע?
- קרוסאובר
- איקולייזר
- Time Alignment
- Phase
- Gain
- תיקון עוצמות
- תיקון תדרים
- ניהול סאב
- חלוקת ערוצים
- שמירת Presets
כאן נמצא ההבדל האמיתי בין DSP פשוט ל-DSP מקצועי. לא מספיק שיש הרבה ערוצים.
צריך מעבד איכותי, תוכנה טובה ויכולת כיוון מדויקת.
6. זיכרון ובקר שליטה
בתוך ה-DSP יש זיכרון לשמירת הגדרות. כך ניתן לשמור פרופילים שונים של סאונד ולהחליף ביניהם לפי הצורך.
דוגמאות להגדרות שניתן לשמור
- פרופיל סאונד לנהג בלבד
- פרופיל סאונד לכל הרכב
- הגדרות סאב וופר
- הגדרות מתקין
- מצבי שמע שונים לפי העדפה
בנוסף לזיכרון יש בקר שמנהל את התקשורת עם המחשב, האפליקציה או השלט החיצוני.
7. ממיר DAC
אחרי שהאות עבר עיבוד דיגיטלי, צריך להחזיר אותו לאות אנלוגי כדי לשלוח אותו למגבר או לרמקולים.
כאן נכנס לתמונה ממיר DAC.
DAC איכותי משפיע על:
- ניקיון הצליל
- הפחתת רעשי רקע
- פירוט מוזיקלי
- במה קדמית
- עומק והפרדה בין כלים
DSP יכול להיראות טוב במפרט, אבל אם איכות ההמרה נמוכה, התוצאה הסופית תהיה פחות נקייה ופחות מדויקת.
8. יציאות שמע
לאחר העיבוד, ה-DSP מוציא את האות לערוצים השונים. היציאות יכולות להיות יציאות RCA למגברים חיצוניים
או יציאות מוגברות ישירות לרמקולים, בהתאם לסוג המוצר.
דוגמאות ליציאות
- יציאה לטוויטרים
- יציאה למיד וופרים
- יציאה לרמקולים אחוריים
- יציאה לסאב וופר
- יציאות RCA למגברים חיצוניים
- יציאות מוגברות בדגמי DSP Amplifier
ב-DSP רגיל היציאות הן בדרך כלל RCA. ב-DSP עם מגבר פנימי יש יציאות ישירות לרמקולים.
9. רכיבי הגנה וסינון רעשים
סביבת החשמל ברכב לא נקייה כמו בבית. יש רעשי אלטרנטור, שינויי מתח, עומסים, התנעות וכיבויים.
לכן DSP איכותי כולל רכיבים שמטרתם לשמור על פעולה יציבה.
רכיבי הגנה חשובים
- הגנה ממתח נמוך
- הגנה מקצר
- סינון רעשי אלטרנטור
- סינון רעשים מכבלי חשמל
- הגנה מהתחממות
- יציבות בהפעלה וכיבוי
רכיבי ההגנה הם חלק קריטי באיכות המוצר. הם לא תמיד מופיעים בכותרת השיווקית, אבל הם משפיעים מאוד על אמינות המערכת.
10. חיבורי תקשורת ותכנות
כדי לכוון DSP משתמשים בתוכנה, באפליקציה או בשלט חיצוני. לכן קיימים במוצר חיבורי תקשורת שמאפשרים שליטה וכיוון.
חיבורי תכנות נפוצים
- USB למחשב
- Bluetooth לאפליקציה
- WiFi בחלק מהדגמים
- שלט חיצוני לשליטה על ווליום וסאב
חומרה טובה בלי תוכנה טובה לא מספיקה. מצד שני, תוכנה נוחה לא תעזור אם המעבד, הממירים והחיבורים הפיזיים לא איכותיים.
שרשרת הפעולה של DSP לרכב
כך DSP עובד בפועל:
- מערכת מקורית או מולטימדיה שולחת אות שמע
- האות נכנס ל-DSP דרך High Level, RCA או Optical
- האות עובר ל-ADC
- האות נכנס לשבב DSP לעיבוד
- המעבד מבצע תיקון, חלוקה וכיוון
- האות עובר ל-DAC
- האות יוצא למגבר או לרמקולים
- הרכב מקבל סאונד מדויק, נקי ומאוזן יותר
ההבדל בין DSP רגיל ל-DSP עם מגבר
DSP רגיל
DSP רגיל מעבד את הסאונד בלבד. הוא מתאים למערכות מקצועיות יותר שבהן משתמשים במגברים חיצוניים.
היתרון הוא גמישות גבוהה ושליטה רחבה יותר על בניית המערכת.
DSP Amplifier
DSP Amplifier כולל גם מעבד DSP וגם מגבר פנימי. הוא מתאים במיוחד לשדרוג מערכות מקוריות ברכב,
להתקנות קומפקטיות ולפתרונות Plug & Play.
יתרונות DSP עם מגבר פנימי
- פחות רכיבים ברכב
- התקנה נקייה וקומפקטית
- מתאים לשדרוג מערכת מקורית
- מתאים לקיטים לפי דגם רכב
החיסרון הוא שבמערכת קצה מקצועית, DSP נפרד עם מגברים חיצוניים חזקים יכול לתת יותר גמישות ועוצמה.
סיכום מקצועי
DSP לרכב בנוי פיזית ממארז, כניסות שמע, כניסת מתח, ממירי ADC, שבב DSP מרכזי, זיכרון,
ממיר DAC, יציאות שמע, רכיבי הגנה וחיבורי תכנות.
מה שקובע את רמת ה-DSP הוא לא רק מספר הערוצים. האיכות האמיתית נקבעת לפי איכות המעבד,
איכות ההמרה, יציבות החשמל, סינון הרעשים, איכות התוכנה והיכולת לכוון כל ערוץ בצורה מדויקת.
במילים פשוטות: DSP טוב הוא לא רק קופסה שמחברת רמקולים. הוא מערכת ניהול אודיו מלאה שמסדרת את כל הצליל ברכב.
